四探针测量仪是一种常用的用于测量电子材料(如硅(Si)、锗(Ge)、砷化镓(GaAs)等半导体材料的电阻率以及用于电子器件的薄膜(薄层)的电阻率值的测量工具。
技术咨询——176-5252-0563
像它的名字一样,四探针电阻测量仪依靠四个探头中的两个探头用于传输电流,另外两个探头用于测量施加到材料(样品)上的电压。为了确定和审查材料的特性,需要测量特定区域和厚度的电阻率值。使用四探针进行材料测量时,还可以获得其他一些参数,例如半导体材料的掺杂类型(正极和负极)和材料的电子迁移率。
在实践中,使用的样品或材料通常是粉笔和木炭,这种实践的目的是确定样品上材料的电阻率和导电率,以块状和厚片状的形式表示。四探针法顾名思义就是四个点接触到样品表面,这四个点(探针)排成一条直线,探针以这样的方式排列,以便每个探针具有相同的距离。恒定电流通过两个最外侧的探头沿着样品流过。如果样品有电阻,电流沿样品流动时会发生电压下降。 通过两个内部探头测量电压变化。使四探针法可以精确地显示材料导电性能的电量,如输出电压和输出电流。
电阻率是一个特别重要的半导体参数,因为它可以直接与样品的杂质含量相关;四探针是通常用于测定体电阻率的仪器。
载流子的迁移率取决于温度、晶体缺陷密度和存在的所有杂质。霍尔效应测量可以确定给定样品中载流子的迁移率,从而实现更准确的掺杂剂浓度测量,但霍尔测量通常会破坏样品。

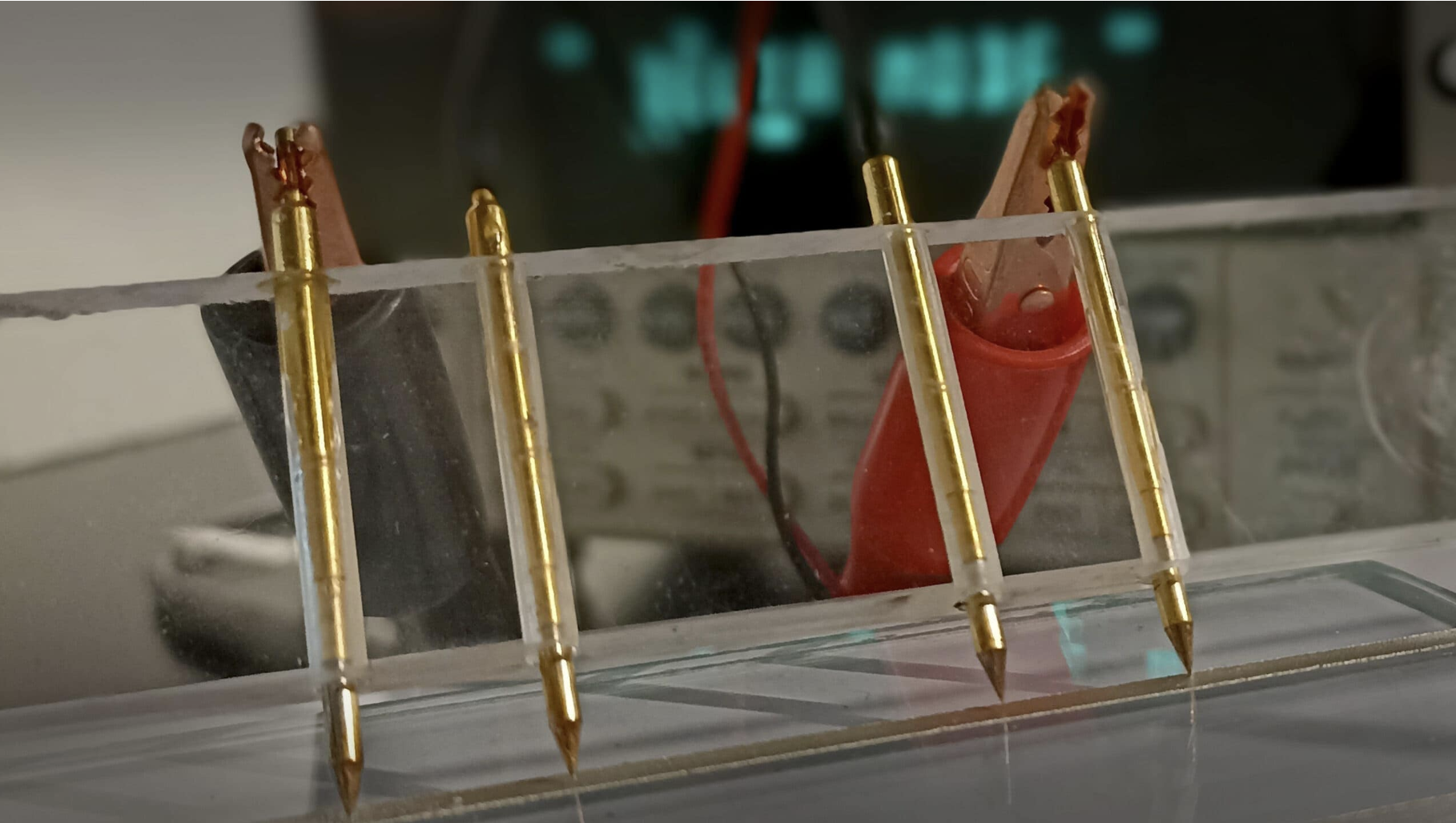

四探针包含四根细的共线放置的钨丝探针,这些探针用于接触被测样品。电流在外探针之间流动,电压V在两个内探针之间测量,理想情况下不产生任何电流。所以不会破坏样品。

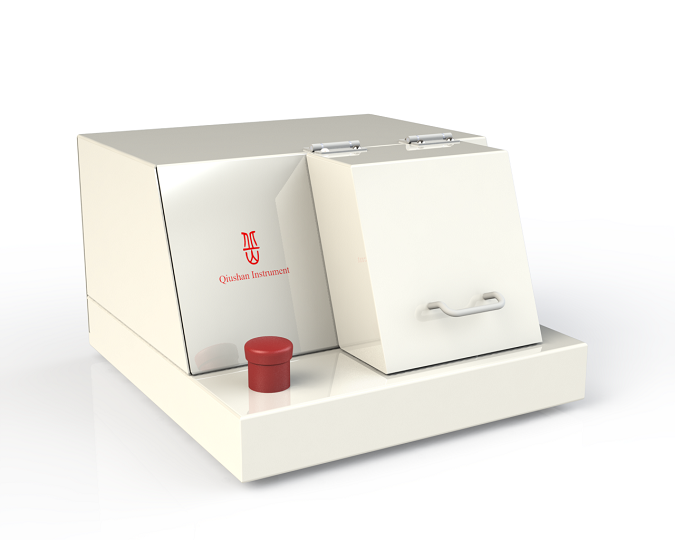

丘山仪器全自动四探针电阻测量仪
丘山仪器四探针使用红宝石轴承引导碳化钨探针,动态测试重复性(接近真实场景)可达 0.2%,为行业领先水平。其拥有的1 μΩ~1 MΩ的超宽测量范围可涵盖绝大部分应用场景,可广泛适用于光伏、半导体、合金、陶瓷等诸多领域。
